35kV及以下電壓等級的母線,一般未裝設母線保護;由于中低壓母線上的出線多,操作頻繁,三相導體線間距離與大地的距離比較近,設備制造質量比高壓設備差,設備絕緣老化和機械磨損,運行條件惡劣,系統運行條件改變,人為和操作錯誤等原因,中低壓母線的故障幾率比高壓、超高壓母線高得多
由于各種原因開關設備被嚴重?zé)龤?,為了保證變壓器及母線開關設備的安全運行,根據繼電保護快速性的要求,迫切需要配置專用中低壓母線保護。
電弧光對設備及人員會造成極大的傷害,電弧光的危害程度取決與電弧電流和切除時間。開關柜即使能將電弧光發生時隔絕在柜體內,也有疏漏。例如,人員在保養、操作時未必將開關柜的門板鎖上。即使上鎖,電弧光將嚴重毀損柜內器件,亦使柜體變形。能有效降低電弧光傷害的方法是以最快的速度切斷故障電流。電弧光保護正是因?yàn)檫@個需求而設計,設備采用檢測弧光和過流雙判據原理,具有原理簡單、動作可靠迅速、對變電站一次設備無特殊要求、適應于各種運行方式、且在各種運行方式下保護不需要切換等優點,為目前發電廠、變電站、工業及商業配電系統380V - 35kV中低壓母線保護理想的解決方案
組成部分:
1、主機

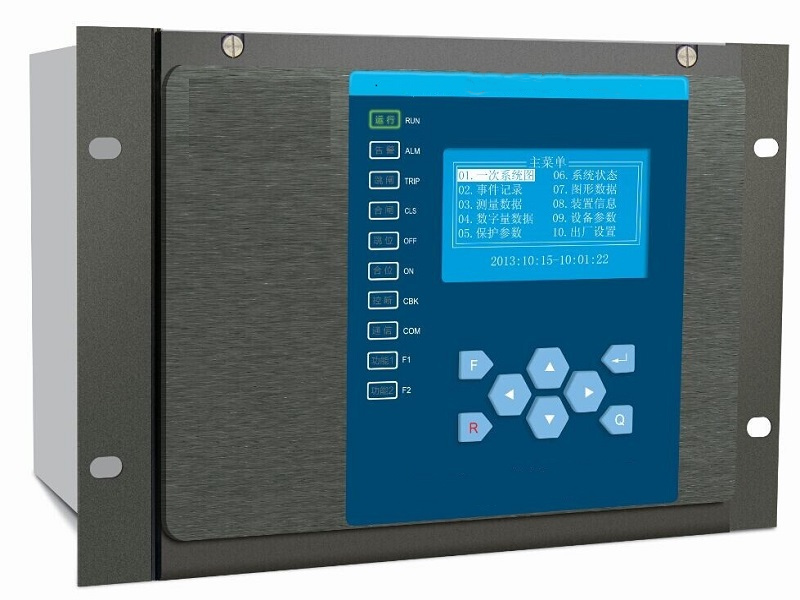

主機采用4U機箱,彩色液晶顯示,人機界面友好。
主機包含有電流檢測和斷路器快速跳閘保護,它通過檢測短路電流和來自弧光傳感器的動作信息,并對收集的數據進行處理、判斷,發出跳閘信號以切除故障。該系統只要在同時檢測到弧光和過流時才發出跳閘指令。
每個主機最多可接入24個傳感器,它采用RS485總線與計算機通信。主機中配有24路報警繼電器,實現24路傳感器的實時報警功能,同時主機具有記錄故障電流的錄波功能。
主機具有超強配置功能,能設置24路傳感器的具體監控位置,同時故障發生后,能顯示具體故障位置。
2、點式傳感器
點式傳感器安裝在開關柜各間隔室中,可實現對由簡單到各種復雜接線中、低壓開關柜提供有選擇性的保護。點式傳感器作為光感應元件,將檢測在發生弧光故障時突然增加的光強,并將光信號轉換成電流信號傳送給主機。
3、光纖傳感器
采用高性能光纖做為傳感器,能實時監測開關柜內部弧光的產生,具有很高的靈敏度。(網站改版內容調整中,請以實際與尚浦公司后簽訂書面協議溝通為準)
