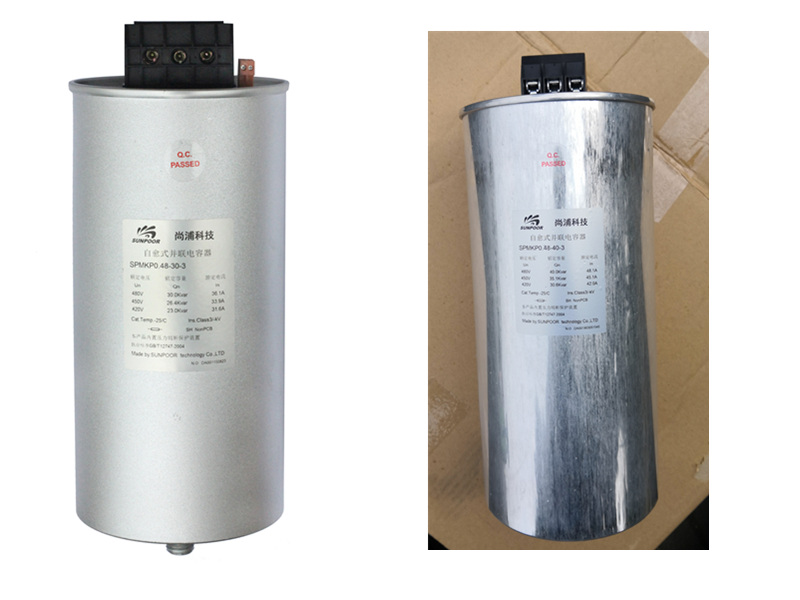

SPMKP圓柱形低壓干式并聯防爆電容器
特點:
圓柱形鋁外殼,采用金屬化聚丙烯薄膜卷制而成,特殊噴金工藝,鍍錫銅螺桿引出,全干式防爆設計,主要特點:
1、可靠性高,良好的自愈性,壽命長,能夠承受開關操作引起的高浪涌電流
2、三相共補,單相分補多種容量,電壓等級供選擇;膜厚度7um,8um,9um,10um可以根據需要訂制
3、選擇高安全性產品具有非常優秀的自愈性,鋁外殼防銹,頂蓋拉斷式過壓力防爆結構,更增加產品的安全性。
4、內置放電電阻,確保電容在斷開電源后3分鐘內端子間剩余電壓降至50V以下
型號:
SPMKP0.48(480V電壓)-30(30kVar)-3(3共補,1為單相)
主要技術指標:
項目 | 符號 | 參數 |
標準 | GB12747-2004 UL810-1998 | |
過電壓 | Umax | 1.1Un(8hrs/day)/ 1.3Un(30min/day) |
內部設計 | 全干式,內部均衡散熱設計;內置頂蓋過壓保護裝置,故障時呈開路狀態 | |
過流能力 | Imax | 1.3In常規基本,(抗諧波系列可滿足1.6~2.0In) |
浪涌電流 | Is | 200In,300In常規,≥300In極優定制 |
損耗 | ≤0.2Watt/kvar | |
頻率 | f | 50/60Hz |
單體容量 | Qn | 1—50kvar△型,1-30KVar Y型,1-20KVar單相 |
額定電壓 | Un | 200V、220V、230V、250V、260V、280V、400V、415V、450V、480V、525V、690V、750V、780V、1000V |
容差 | -5%/+10%,相間不平衡≤1.08 | |
極間耐壓 | Vtt | 2.15Un,AC/10s |
溫度類別 | -40℃---+60℃(最高60℃,24小時平均最高40℃) | |
冷卻 | 自然冷卻或風冷 | |
濕度 | Hrel | Max. 95% |
海拔 | 小于2000m(>2000m高海拔請訂制) | |
安裝與接地 | M8/M12/M16螺栓固定 外殼接地 | |
外殼 | 沖壓鋁罐 | |
密封特性 | 80±2℃ 3h 無滲漏 <0.5SCCM | |
防護等級 | IP20 | |
可靠性 | 滿足美國電氣工業協會EIA-456-A標準 |
(網站改版內容調整中,請以實際與尚浦公司后簽訂書面協議溝通為準)
