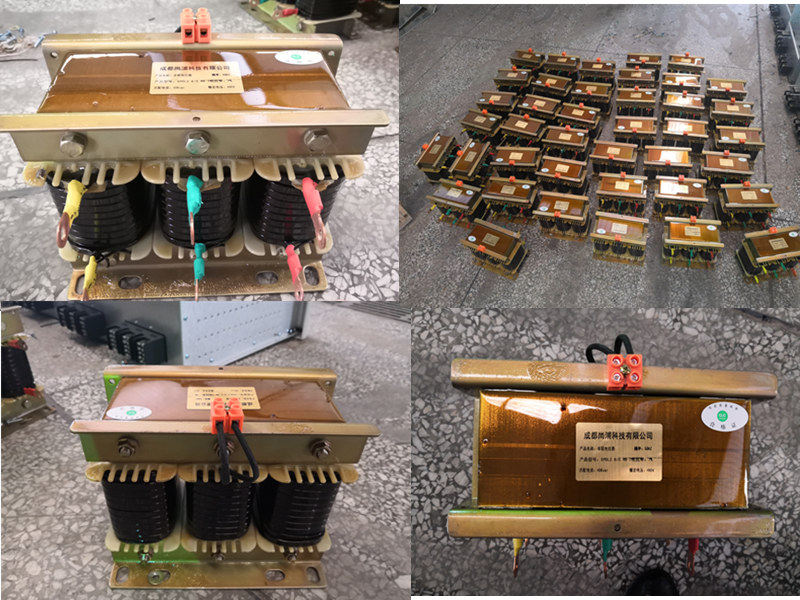

SPDL(SPCKSG)系列調諧電抗器
特點:
1、低損耗,高抗諧波能力,高線性度以免磁飽和,低噪音運行,安裝簡便,環保特性,使用壽命長,帶特殊溫度保護
2、電抗器分為三相和單相兩種,均為鐵芯干式;鐵芯采用優質低損耗冷軋取向硅鋼片(0.3,0.5mm厚硅鋼片),芯柱由多個氣隙分成均勻小段,氣隙采用環氧層玻璃布板作間隔,以保證電抗所隙在運行過程中不發生變化
3、線圈采用 H級或 F級漆包扁銅線(或鋁線)制(可以玻包線或絲包線),排列緊密且均勻外表不包絕緣層,具有極佳的美感且有較好的散熱性能
4、電抗器的線圈和鐵芯組裝成一體后經過預烘真空浸漆熱烘固化這一工藝流程,采用 H級浸漬漆,使電抗器的線圈和鐵芯牢固地結合在一起,減少了運行時的噪音,且具有極高的耐熱等級,電抗器高溫下安全地?zé)o噪音運行
5、SPDL電抗器芯柱部分堅固件采用無磁性材料,確保電抗器具有較高的品質因數和較低的溫升
注:如有特殊要求,請訂貨時候詳細說明(網站改版內容調整中,請以實際與尚浦公司后簽訂書面協議溝通為準)
型號:
SPDL2.1(容量)-0.48電壓(480V)-7(電抗率7%)
名稱 | 符號 | 參數 |
標準 | IEC 60289,GB/T10229-88 | |
額定頻率 | f | 50/60Hz |
電抗率 | P | 5.67%,6%,7%,12.5%,13%,14%(其它規格定制) |
電壓諧波畸變 | % | U3rd=0.5%,U5rd=6%,U7rd=5%,U11rd=3.5%,U13rd=3%, |
基波電流 | 1.3In | |
線性度 | Ilin | 1.4In~2.2In |
耐壓 | 繞組對地3KV/1min | |
電感誤差 | ±3% | |
溫度控制 | 溫度觸點(標配) | |
使用環境 | -40℃-60℃,濕度小于90% | |
溫升 | ≤75K | |
噪音 | ≤50dB | |
防護等級 | IP00 | |
絕緣等級 | H級/標準,F級/基本 | |
冷卻方式 | 自然冷卻/風冷 |
