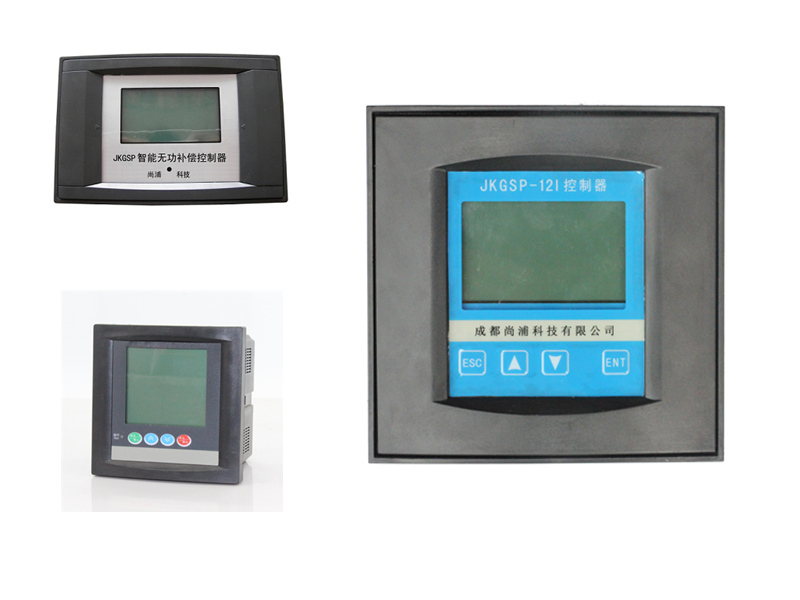

成都尚浦科技有限公司JKGSP系列自動補償控制器
技術特點：
1 全數字化設計，交流采樣，人機界面采用大屏幕 LCD中文液晶顯示器
2 具有“電容器自動搜索”功能，可智能識別控制器每路輸出所控制的電容器種類（共補或分補）及容量大小設計
3 可實時顯示 電網功率因數、電壓、 電流、電壓總諧波畸變率的平均值及電容投切狀態、溫度等信息
4 可選配RS-485/USB標準總線接口，支持MODBUS通訊協議
5 具有手動補償/自動補償兩種工作方式
6 采用無功功率和功率因數復合控制,具有諧波測量及保護功能
7 具有12路、16、18路、24路無功補償信號，支持分相、三相，分相+三相無功控制方案有多機并聯型，主機和副機采用RS485通訊，主機作檢測和控制，副機受控于主機，主機和副機組網最多可帶6只副機組網（網站改版內容調整中，請以實際與尚浦公司后簽訂書面協議溝通為準）
型號
JKGSP-24（輸出24路信號）I（共補）G（混合補償）
注：產品擁有功能并非每個型號具有，需根據訂單需求明確說明，以實際訂貨為準；另可以訂制開發特殊功能要求
性能參數：
實時測量
1.1 | A、B、C各相實時電流，A、B、C各相實時電壓 ； |
1.2 | A、B、C各相實時功率因數； |
1.3 | 零序電流（通過三相電流計算得出）； |
1.4 | A、B、C各相有功功率/無功功率； |
1.5 | A、B、C三相電壓、電流總諧波畸變率； |
1.6 | A、B、C三相電壓、電流3～21次奇次諧波含有率； |
1.7 | 頻率、溫度（選配）、時間 |
報警功能
過電壓報警 | 任意一相電壓大于設定值（默認值為245V）時產生該相過電壓告警事件； |
欠電壓報警 | 任意一相電壓小于設定值（默認值為185V）時產生該相欠電壓告警事件； |
諧波越限報警 | 任意一相電壓諧波大于設定值（5%）時產生電壓諧波越限報警事件； 任意一相電流諧波大于設定值（15%）時產生電流諧波越限報警事件； |
零序電流越限報警 | 當零序電流大于設定值（25%）時產生零序電流越限報警事件； |
缺相報警 | 任意一相電壓檢測不到電壓值時產生缺相報警事件； |
終端停電 | 失去交流電源或交流電源電壓降低到不能維持終端正常工作時終端產生終端停電報警（部分特殊要求選配功能）； |
終端上電 | 由停電狀態轉為電源工作狀態產生終端上電報警（部分特殊要求選配功能） |
事件記錄
事件記錄 | 記錄A、B、C三相自運行之日起過壓、欠壓報警事件的日期和時間； |
記錄A、B、C三相自運行之日起電壓、電流諧波越限報警事件的日期和時間； | |
記錄A、B、C三相自運行之日起各項缺相報警事件的日期和時間； | |
記錄自運行之日起零序電流越限報警事件的日期和時間； | |
事件統計 | A、B、C三相自運行之日起過壓、欠壓次數； |
A、B、C三相自運行之日起電壓、電流諧波越限次數； | |
A、B、C三相自運行之日起各相缺相次數； | |
零序電流越限報警次數。 |
基本參數
電源電壓 | AC 220V（+20%，-20%）； |
取樣電壓 | AC 220V±20%； |
電源頻率 | 50Hz±20%； |
取樣電流 | 0～5A； |
最大功耗 | ≤10W。 |
測量精度
電 壓 | ±0.5%； |
電 流 | ±0.5%； |
有功功率 | ±1 %； |
無功功率 | ±1 %； |
工頻頻率 | ±0.5%； |
功率因數 | ±1 %； |
有功電量 | ±1 %。 |
控制方式與輸出
輸出接點 | 12V，8-24路（公共端可正、可負，具體視采購需求而定）； |
通訊方式 | RS485/RJ45。 |
控制參數
電流變比 | 0050～9999； |
過壓設置 | 230～280V； |
欠壓設置 | 175～210V； |
電壓諧波 | 005.0%～25.0%； |
電流諧波 | 005.0%～90.0%； |
零序電流 | 00.00%～100.00%； |
功率因數 | 0.850～0.999； |
投入門限 | 00.6～1.6； |
切除門限 | 00.1～0.6； |
投切延時 | 000S～600S； |
切投延時 | 000S～600S； |
星型電容組數 | 常規24輸出回路，特殊情況訂制； |
角型電容組數 | 常規10,12,16,24組，特殊情況訂制； |
靈敏度 | 10mA； |
工作條件
海拔高度 | ≤2000米，高原需訂制 |
環境溫度 | －20℃ ～ +65℃ |
相對濕度 | 40℃時 20%～90% |
大氣壓力 | 79.5Kpa～106KPa |
環境條件 | 周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。 |
